，接點動作可靠并能根據現場需要擴充。

5

、安裝在幾個相鄰回路的高壓帶電顯示器不應相互干擾，當一回路帶電時，相鄰不帶電回路的裝置帶電顯示燈應不亮。

6

、高壓帶電顯示器在額定工作條件下能連續操作 10000 次，并不得出現失靈、誤動及妨礙正常工作的損壞。二次電源在(1±15%)額定電壓內變動時，應能可靠工作。

7

、高壓帶電顯示器應有現場設置功能，裝置的啟動電壓、靈敏度等可在現場根據安裝情況進行設置和調整。

8

、高壓帶電顯示器應不受外界電磁場的干擾，在一次設備受雷電沖擊作用時，裝置不應損壞，應能正常工作，并保證正確可靠地顯示和閉鎖。

9

、高壓帶電顯示器的顯示器外殼應有明顯的接地標志，并且接地導線的截面不得小于 1.5mm2的多股銅絞線；接地螺釘直徑不得小于 4mm；接地面應有防銹措施。

10

、防腐蝕防潮濕功能：裝置的內殼、外箱、傳感器夾具等所有金屬件，全部由不銹 鋼制成，外殼防護達到 IP44，完全符合戶外防腐防潮的要求。

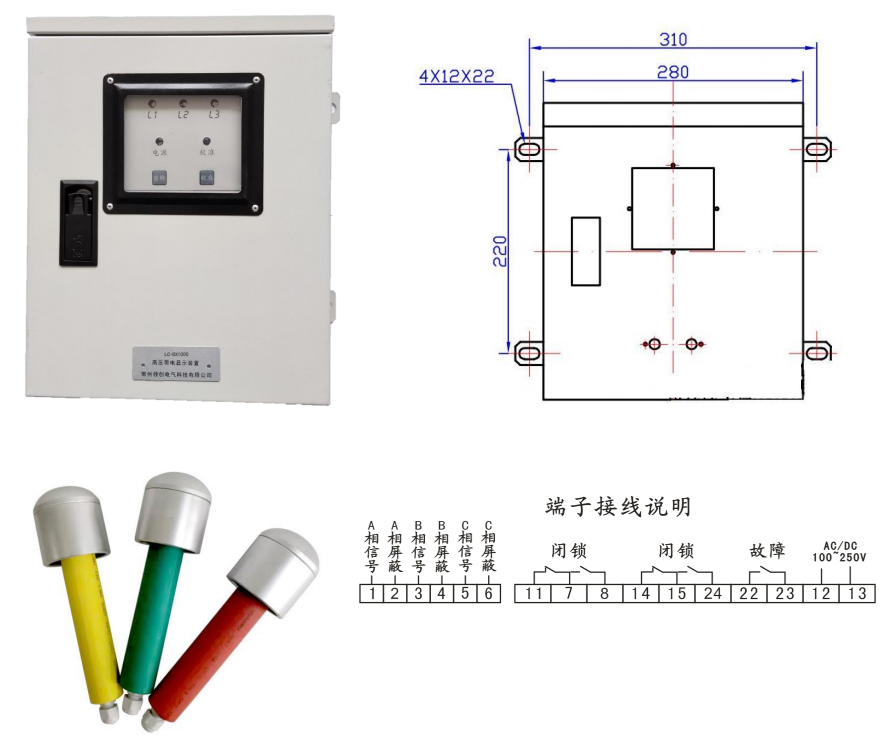

安裝尺寸與接線圖

主要技術指標

使用環境：-25℃~+70℃ ≤95% RH 海拔高度≤3000m

顯示閉鎖電壓：≥額定電壓×0.35

抗電強度：（接線端子對于外殼）>2000V 1min

工作狀態指示：紅色指示燈發光表示高壓帶電

電源：AC/DC 110~220V

適用電壓等級：110∽500kV

使用說明

7.1 VD 上電后進入自檢狀態 L1

、L2、L3 閃爍
