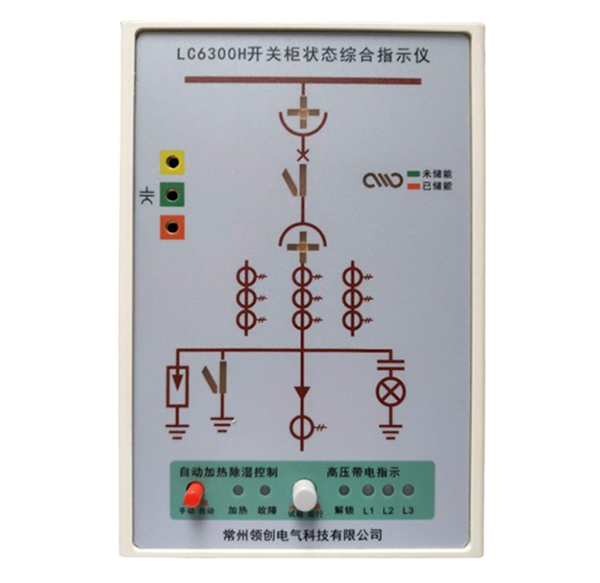

LC6300H開關柜狀態綜合指示儀(帶核相功能)
LC6300H開關柜狀態綜合指示儀(帶核相功能)
產品概述
LC6300H開關狀態綜合指示儀是用于開關柜上的一種多功能、智能化模擬動態指示裝置
。具有一次回路模擬圖
、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、加熱器故障指示等功能，并且還有高壓帶電閉鎖以及自動加熱控制、溫度控制等控制功能。本指示儀還帶有核相功能。用戶可根據需要選擇，訂貨時須提前提供一次方案圖。
全國在線服務
0519-89181818
技術特性
通用特性
使用環境：-10℃~50℃ ≤95%RH 存儲溫度： -40℃~80℃ ≤95%RH
抗電強度：外殼與端子≥AC 2000V 絕緣性能： 外殼與端子 ≥100MΩ
模擬指示部分
工作電源：DC48V
、DC110V、DC220V、AC220V（由用戶訂貨時指定）工作電流：≤50mA
斷路器狀態指示： 斷路器分、合閘
、無源觸點輸入斷路器合閘時
、合閘觸點閉合，紅色模擬條發光斷路器分閘時
、分閘觸點閉合，綠色模擬條發光斷路器位置指示： 無源觸點輸入
工作位置觸點閉合時，紅色模擬條發光
，指示斷路器處于工作位置試驗位置觸點閉合時
，綠色模擬條發光，指示斷路器處于試驗位置斷電時
，紅、綠發光條均不發光指示斷電狀態接地閘刀位置指示：無源觸點輸入閉合時，紅色垂直模擬條發光
，表示接地合閘無源觸點輸入斷開時
，綠色模擬條發光，表示接地斷開彈簧儲能指示：無源觸點輸入閉合時
，彈簧符號發紅光，表示已儲能無源觸點輸入斷開時，彈簧符號發綠光
，表示未儲能特別提醒：a
、以上接點信號均來自斷路器的輔助接點，接地閘刀可用行程開關觸點；b
、失電狀態所有的發光指示均不發光。
，加熱指示燈點亮高壓帶電部分
LED 啟輝電壓（kV）: ≥15%額定相電壓
閉鎖啟控電壓（kV）: ≥65%額定相電壓
加熱除濕控制部分（訂貨時用戶選擇）
加熱器電源：AC220V
濕度傳感器：2路
控制方式：自動——各路傳感器分別控制
，同時加熱指示燈點亮濕度≥85%RH或?qū)⑿纬赡都訜崞魍度牍ぷ?div id="d48novz" class="flower left">
濕度≤75%RH或凝露解除時加熱退出，加熱指示燈滅
手動-—-按下按鈕強制啟動加熱
，彈出時停止加熱加熱輸出繼電器觸點功率：AC220V/5A（每路）
溫度控制部分
低溫加熱： ≤5℃時
， 啟動加熱：≥13℃時，停止加熱高溫排風： ≥40℃時
，啟動排風；≤35℃時，停止排風斷線報警
任何一路加熱器發生斷線
，不能正常加熱時，報警指示燈亮，報警輸出閉合。核相功能
本產品的面板上有核相專用插孔,如用戶需要核相時,只需配用我公司專門的核相器,即可進行核相操作

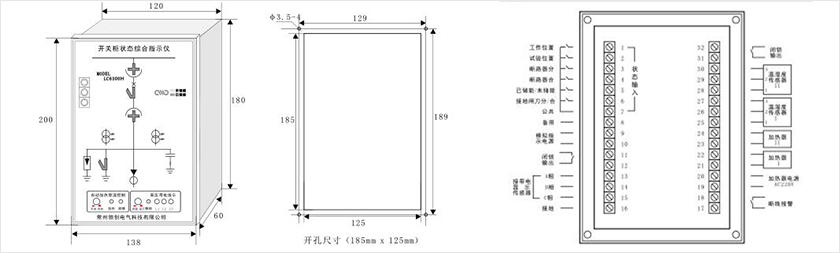

。外形、安裝及面板開孔
注:以上是典型接線圖僅供參考
，以產品出廠時具體端子標志為準。
