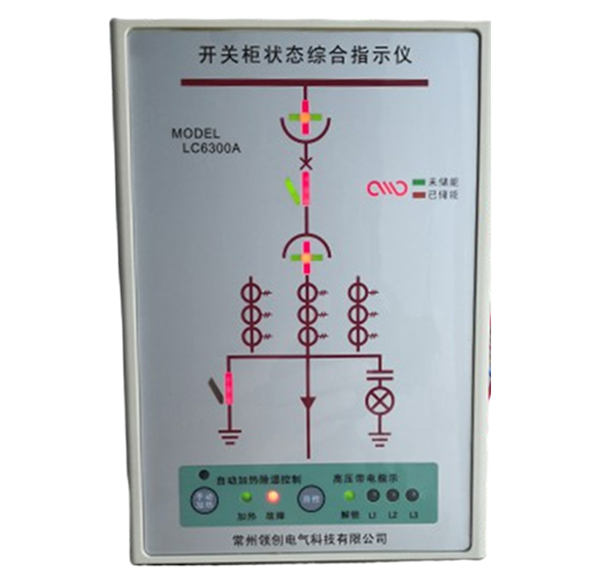

LC6300A開關柜狀態綜合指示儀
LC6300A開關柜狀態綜合指示儀
產品概述
LC63000A開關狀態綜合指示儀是用于開關柜上的一種多功能
、智能化模擬動態指示裝置。具有一次回路模擬圖 、開關狀態
、斷路器位置、接地閘刀位置
、彈簧儲能狀態
、高壓帶電指示、加熱器故障指示等功能，并且還有高壓帶電閉鎖以及高壓帶電指示自檢以及自動加熱除濕控制等功能。用戶可根據需要選擇，訂貨時須提前提供一次方案圖。
全國在線服務
0519-89181818
技術特性
通用特性
使用環境：-10℃~50℃ ≤95%RH 存儲溫度： -40℃~80℃ ≤95%RH
抗電強度：外殼與端子≥AC 2000V 絕緣性能： 外殼與端子 ≥100MΩ
模擬指示部分
工作電源：DC48V
、DC110V、DC220V、AC220V（由用戶訂貨時指定）工作電流：≤50mA
斷路器狀態指示： 斷路器分
、合閘、無源觸點輸入斷路器合閘時
、合閘觸點閉合，紅色模擬條發光斷路器分閘時、分閘觸點閉合
，綠色模擬條發光斷路器位置指示： 無源觸點輸入
工作位置觸點閉合時
，紅色模擬條發光，指示斷路器處于工作位置試驗位置觸點閉合時
，綠色模擬條發光，指示斷路器處于試驗位置斷電時，紅
、綠發光條均不發光指示斷電狀態接地閘刀位置指示：無源觸點輸入閉合時
，紅色垂直模擬條發光，表示接地合閘無源觸點輸入斷開時
，綠色模擬條發光，表示接地?cái)嚅_彈簧儲能指示：無源觸點輸入閉合時，彈簧符號發紅光
，表示已儲能無源觸點輸入斷開時
，彈簧符號發綠光，表示未儲能特別提醒：a、以上接點信號均來自斷路器的輔助接點
，接地閘刀可用行程開關觸點；b、失電狀態所有的發光指示均不發光
。高壓帶電部分
LED 啟輝電壓（kV）: ≥15%額定相電壓
閉鎖啟控電壓（kV）: ≥65%額定相電壓
加熱除濕控制部分（訂貨時用戶選擇）
加熱器電源：AC220V
濕度傳感器：2路
控制方式：自動——各路傳感器分別控制
，同時加熱指示燈點亮濕度≥85%RH或?qū)⑿纬赡都訜崞魍度牍ぷ鳎訜嶂甘緹酎c(diǎn)亮
濕度≤75%RH或凝露解除時加熱退出
，加熱指示燈滅手動-—-按下按鈕強制啟動加熱
，彈出時停止加熱
加熱輸出繼電器觸點功率：AC220V/5A（每路）
溫度控制部分
低溫加熱： ≤5℃時， 啟動加熱：≥13℃時
，停止加熱
斷線報警
任何一路加熱器發生斷線
，不能正常加熱時，報警指示燈亮，報警輸出閉合。

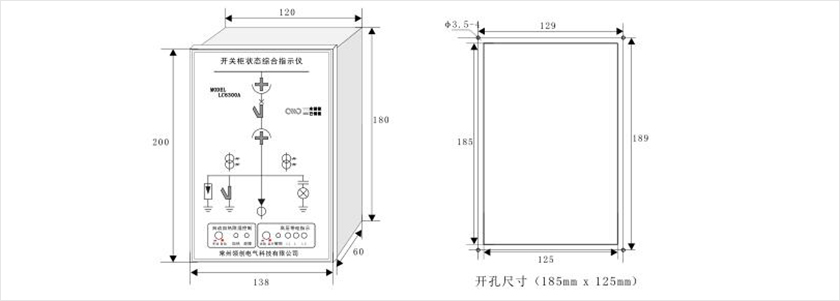

外形、安裝及面板開孔
產品質保條款
自設備投運之日起一年內
，因產品本身質量產生的問題實行免費維修或更換，質保期外收取維修成本。
